Δυνατότητα Παραγωγής Εξωθητή κενού για υγρό πηλό 13.000-19.000 τεμ/ώρα (250*110*75mm)

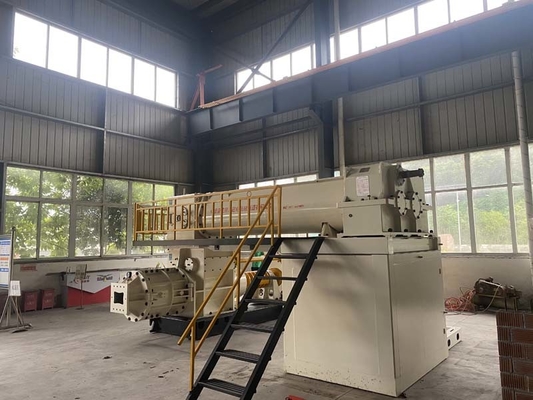

Εξωθητής κενού
Το μηχάνημα είναι κατάλληλο για συνεχή εξώθηση υγρού πηλού και είναι ένα βασικό λειτουργικό μηχάνημα στο τμήμα διαμόρφωσης της γραμμής παραγωγής τούβλων.
Η ράβδος λάσπης που εξωθείται από τον εξοπλισμό έχει λεία και συμπαγή επιφάνεια, καλή ποιότητα, μεγάλη απόδοση εξώθησης, εύκολη λειτουργία, σταθερή λειτουργία και καλή αξιοπιστία.
Το μηχάνημα μπορεί να παράγει συμπαγή τούβλα, κοίλα τούβλα, πορώδη τούβλα, κοίλα μπλοκ και άλλα τούβλα.

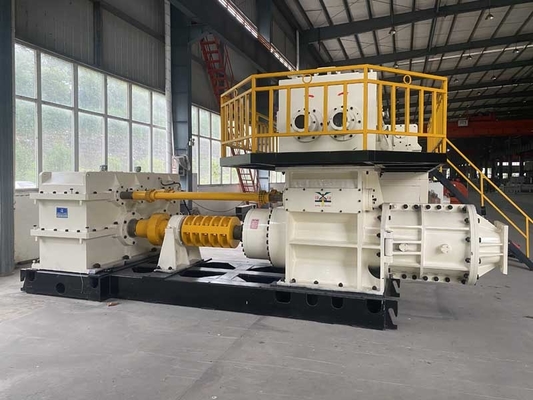

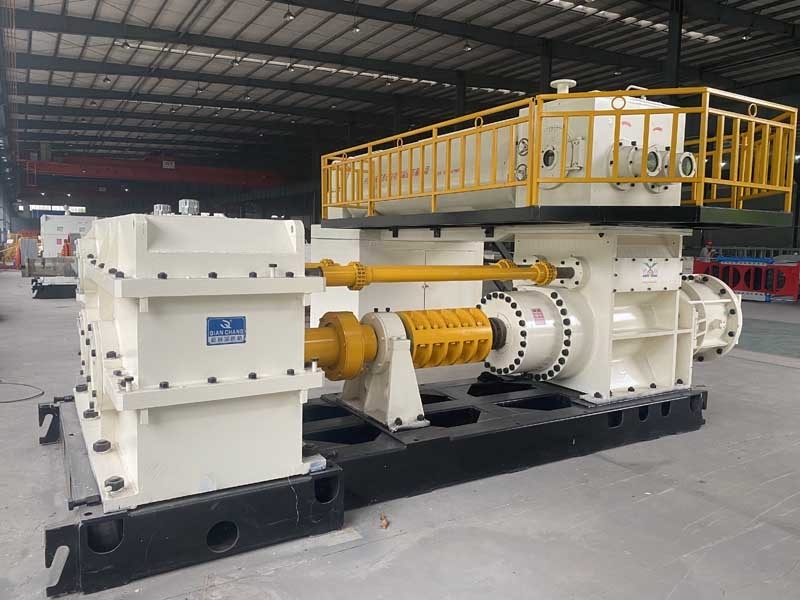

Το μηχάνημα αποτελείται από το πάνω μέρος ανάμειξης, το μέρος κενού και το κάτω μέρος εξώθησης.
Το σώμα του εξωθητή συγκολλάται με χαλύβδινη πλάκα υψηλής ποιότητας και η υπολειμματική τάση μέσα στα μέρη αφαιρείται μετά από επεξεργασία γήρανσης, η οποία αυξάνει τη σκληρότητα και την αντοχή. Ο σχεδιασμός της δομής του εξωθητή είναι λογικός, το σώμα του μηχανήματος είναι συμπαγές, σταθερό, αξιόπιστο και ανθεκτικό. Χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση παραγωγής και εύκολη συντήρηση.
Ο εξωθητής μπορεί να εξοπλιστεί με ψηφιακό σύστημα αυτόματου ελέγχου για να παρέχει ισχυρή εγγύηση για τη συνεχή και σταθερή λειτουργία του μηχανήματος.
Βασικά Μέρη
Έλικα/διαστολέας
Τυπικό υλικό ανθρακούχου χάλυβα, η επιφάνεια του διαστολέα που φθείρεται εύκολα χρησιμοποιεί συγκόλληση αερίου και συρμάτινη με σύρμα πυρήνα, η επιφάνεια του συγκολλημένου τεμαχίου εργασίας διαμορφώνεται ομαλά, η αντίσταση είναι μικρή, η αντοχή στη φθορά είναι υψηλή, η σκληρότητα είναι 52HRC-56HRC, η διάρκεια ζωής είναι περισσότερο από 4-7 φορές του συνηθισμένου διαστολέα. Η μολυβδούχος (βίδα μολύβδου) είναι διατεταγμένη επιστημονικά, με το χαρακτηριστικό της «μεταφοράς μικροπίεσης, εξώθησης υψηλής πίεσης», η οποία μπορεί να αυξήσει την πίεση εξώθησης και να βελτιώσει την απόδοση εργασίας. Η επισκευή μπορεί να επαναληφθεί κατά τη χρήση για τη μείωση του κόστους και την αύξηση του ποσοστού χρησιμοποίησης.
Άξονας εξώθησης
Ο άξονας του τμήματος εξώθησης υιοθετεί δομή πλωτού άξονα και έχει τη λειτουργία αυτόματης κεντράρισμα, έτσι ώστε ο άξονας να παράγει μόνο ροπή και να μην παράγει ακτινική δύναμη, η οποία μπορεί να προστατεύσει το μειωτήρα/άξονα και μπορεί να εξαλείψει ή να μειώσει το κούνημα του εξοπλισμού που προκαλείται από τον άξονα κάμψης μετά από μακροχρόνια χρήση, για να κάνει τον εξοπλισμό εξοικονόμηση ενέργειας 15-30%. Η σκληρότητα του άξονα είναι μεγαλύτερη από HB220 μετά από θερμική εξευγενισμό.
Δόντι ανάμειξης
Χύτευση υψηλής διαμόρφωσης, σκληρότητα σε 55hrc-60hrc, η διάρκεια ζωής είναι 6 φορές του συνηθισμένου δοντιού ανάμειξης.
Άξονας ανάμειξης
Ο πάνω μειωτήρας συνδέεται με τον άξονα με μια οδοντωτή σύζευξη, η οποία εξαλείφει την ομοαξονικότητα μεταξύ του άξονα και του μειωτήρα.
Τεχνικές παράμετροι
| ΟΧΙ. |
Μοντέλο |
EV50A |
EV55A |
EV60A |
| 1 |
Κωδικός
|
IBS062-0205
|
IBS062-0206
|
IBS062-0202
|
| 2 |
Δυνατότητα παραγωγής
|
10.000-13.000 τεμ/ώρα (250*110*75mm)
|
11.000-15.000 τεμ/ώρα (250*110*75mm)
|
13.000-19.000 τεμ/ώρα (250*110*75mm)
|
| 3 |
Πίεση εξώθησης
|
≤3.0Mpa
|
≤3.0Mpa
|
≤4.0Mpa
|
| 4 |
Βαθμός κενού
|
≤-0.092
|
≤-0.092
|
≤-0.092
|
| 5 |
Ταχύτητα περιστροφής του άξονα εξώθησης
|
25rpm
|
24rpm
|
20rpm
|
| 6 |
Διάμετρος διαστολέα
|
Μέρος μεταφοράς υλικού: 500mm
Μέρος εξώθησης: 450mm
|
Μέρος μεταφοράς υλικού: 550mm
Μέρος εξώθησης: 500mm
|
Μέρος μεταφοράς υλικού: 600mm
Μέρος εξώθησης: 600mm
|
| 7 |
Αντλία κενού
|
2SK-6
|
2SK-6
|
2SK-12
|
| 8 |
Μειωτήρας
|
Άνω στάδιο: i=12.64
Κάτω στάδιο: i=21.3
|
Άνω στάδιο: i=12.64
Κάτω στάδιο: i=21.3
|
Άνω στάδιο: i=20.49
Κάτω στάδιο: i=24
|
| 9 |
Τριγωνικός ιμάντας
|
Άνω στάδιο: 5V-4600*6
Κάτω στάδιο: 5V4800*10
|
Άνω στάδιο: 5V-4600*6
Κάτω στάδιο: 5V4800*10
|
Άνω στάδιο: 5V-4600*6
Κάτω στάδιο: 5V4800*10
|
| 10 |
Ισχύς
|
160+55kw
|
200+55kw
|
250+75kw
|
| 11 |
Διάσταση
|
Άνω στάδιο: 4.400*2.200*1.250mm
Κάτω στάδιο: 5.600*1.800*2.500mm
|
Άνω στάδιο: 4.700*2.200*1.250mm
Κάτω στάδιο: 4.700*1.800*2.600mm
|
7.500*2.900*2.800mm
|
| 12 |
Βάρος
|
17.500kg
|
18.500kg
|
30.000kg
|
