TWPM200 Βρεγμένο εργοστάσιο κατσαρόλης Εξοπλισμός μεταποίησης ορυκτών σε γραμμή παραγωγής τούβλων

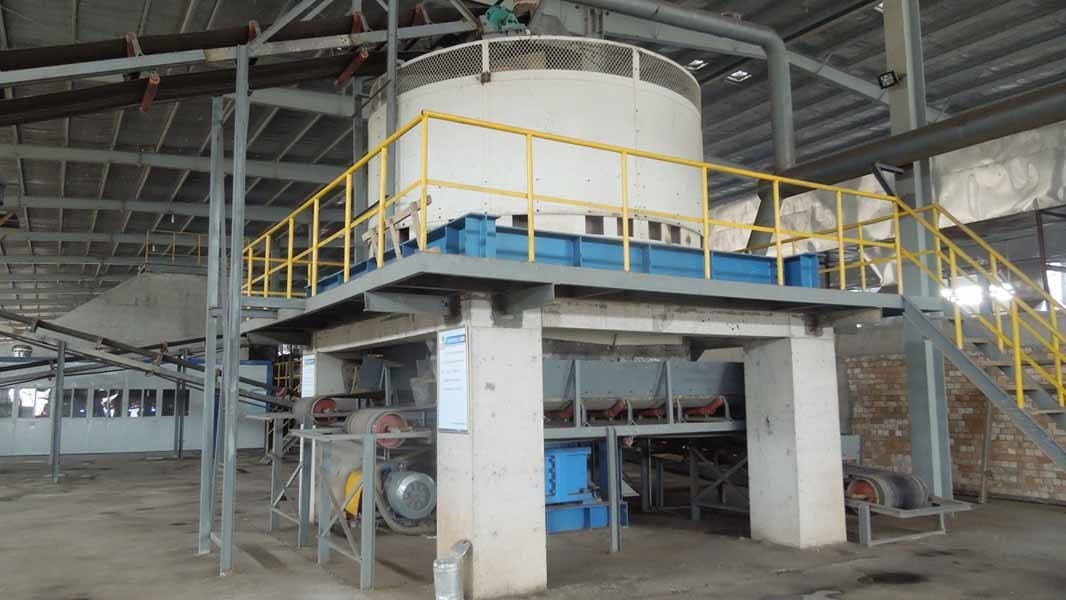

Βρεγμένο μύλο κατσαρόλας
Χρησιμοποιείται στο τμήμα προετοιμασίας πρώτων υλών της γραμμής παραγωγής τούβλων για την πλήρη ανάμειξη, συντριβή και άλεση διαφόρων υλικών.
Ο κυλίνδρος υιοθετεί τη δομή ότι ο κυλίνδρος διαχωρίζεται από τον κόμβο και συνδέεται στο σύνολό του από το κλειδί σφήνας, το οποίο είναι βολικό για την αντικατάσταση του κυλίνδρου.
Το κύλινδρο είναι κατασκευασμένο από χάλυβα κράματος χρωμίου υψηλού μαγγανίου, με υψηλή αντοχή και αντοχή στην φθορά, το πάχος του είναι έως 150 mm και η διάρκεια ζωής είναι μεγάλη.
Ο κύριος άξονας είναι κατασκευασμένος από σφυρηλατήσεις από κράμα χάλυβα και υποβάλλεται σε θερμική επεξεργασία, με υψηλή αντοχή, αντοχή στην κόπωση και αντέχει σε μεγάλη ακτινοβολητική εκκεντρική δύναμη.
Η υδραυλική ζεύξη περιορισμού ροπής χρησιμοποιείται για τη μετάδοση ισχύος μεταξύ του κύριου κινητήρα του κινητήρα και του άξονα εισόδου του μειωτή,που μπορεί να προστατεύσει αποτελεσματικά τον μειωτή και τον κινητήρα και να αποτρέψει την πρόσκρουση στα μηχανικά μέρη κατά την έναρξη με πλήρες φορτίοΤο κύριο μειωτικό είναι εξοπλισμένο με σύστημα αναγκαστικής λίπανσης και ανεμιστήρα ψύξης.
Βασικά Τμήματα
Πλάκα σιτώνου
Η πρώτη ύλη για την πλάκα σιτήρα είναι χάλυβας υψηλού μαγγανίου, σχεδιασμός μονάδας, αντιφθοράς και μπορεί επίσης να αφαιρεθεί με νέο εφεδρικό εύκολα.
Στριβάνι
Ο κυλίνδρος υιοθετεί μια δομή με το δέρμα του κυλίνδρου να διαχωρίζεται από τον κόμβο, ο οποίος συνδέεται στο σύνολό του από ένα κλειδί σχήματος σφήνας· είναι βολικό να αντικατασταθεί το δέρμα όταν χρειάζεται.
Δέρματα από κυλίνδρους
Το πάχος του δέρματος του κυλίνδρου είναι 150 mm, κατασκευασμένο από ατσάλι υψηλής αντοχής και αντοχής στην φθορά.
Πάν
Είναι η δομή πλέγματος που συγκολληθεί από μαλλί χάλυβα, η οποία είναι ισχυρότερη και θα μπορούσε να αντέξει τεράστια συμπιεσμό αντίκτυπο.

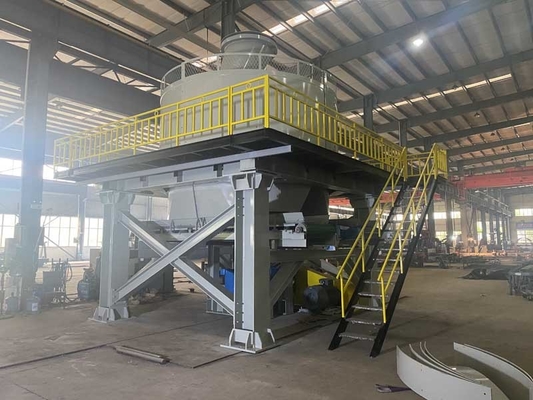

Υποστήριξη της δομής
Η πλατφόρμα και ο μειωτικός μηχανισμός συνδέονται με ένα ανθεκτικό χτύπημα από πολυουρεθάνιο, το οποίο χρησιμοποιείται για την απορρόφηση της δύναμης πρόσκρουσης και των δονήσεων του εξοπλισμού κατά τη διάρκεια της λειτουργίας.
Σημείωση: Η δομή υποστήριξης και η πλατφόρμα συντήρησης είναι προαιρετικές και
Οι πελάτες μπορούν να συγκολλήσουν στο τοπικό.

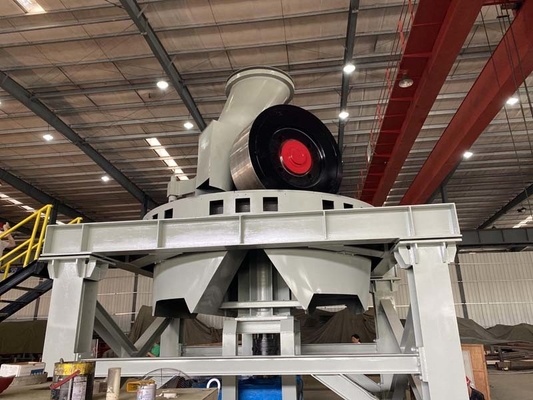

Κύριο άξονα
Ο κύριος άξονας είναι κατασκευασμένος από σφυρηλατήσεις από κράμα χάλυβα και έχει υποστεί θερμική επεξεργασία, η οποία έχει υψηλή αντοχή.
Αντίσταση στην κόπωση και μπορεί να αντέξει μεγάλες ακτινοβολητικές εκκεντρικές δυνάμεις.
Κινητήρας και μειωτήρας
Για τη μετάδοση ισχύος μεταξύ του κύριου κινητήρα του κινητήρα και του άξονα εισόδου του μειωτήρα χρησιμοποιείται υδραυλική ζεύξη με περιορισμένη ροπή,που προστατεύουν αποτελεσματικά τον μειωτήρα και τον κινητήρα από την πρόσκρουση των μηχανικών μερών κατά την εργασία με πλήρες φορτίοΤο κύριο μειωτικό είναι εξοπλισμένο με σύστημα αναγκαστικής λίπανσης και ανεμιστήρα ψύξης.
Τεχνικές παραμέτρους
| - Όχι, όχι, όχι. |
Άρθρο |
TWPM185 |
TWPM200 |
| 1 |
Μέγεθος κυλίνδρου |
1850*700mm διάμετρος*εύρος |
2000*900mm διάμετρος*εύρος |
| 2 |
Ταχύτητα περιστροφής για τον κύριο άξονα |
≥13 στροφές/λεπτο |
≥13 στροφές/λεπτο |
| 3 |
Δύναμη |
90+2,2+2,2+1,5kw |
142 kW |
| 4 |
Η πραγματική διάμετρος των κυλίνδρων |
1850 χιλιοστά |
2000 χιλιοστά |
| 5 |
Ταχύτητα περιστροφής |
≥ 29 στροφές ανά λεπτό |
≥ 29 στροφές ανά λεπτό |
| 6 |
Διάμετρος τρύπας οθόνης |
Προσαρμοσμένο κτίριο |
Προσαρμοσμένο κτίριο |
| 7 |
Δυνατότητα παραγωγής |
40-50 m3/h |
60-90 m3/h |
| 8 |
Συνολικό βάρος του εξοπλισμού |
65200 kg |
70000 kg |
| 9 |
Μέγεθος |
5300*4600*6500mm |
6700*6500*6700mm |
