Αυτόματος Φούρνος Σήραγγας για τη Διαδικασία Ψησίματος Τούβλων σε Γραμμή Παραγωγής Πλίνθων

Εσωτερικό πλάτος σήραγγας

Σύστημα Φούρνου Σήραγγας για τη Διαδικασία Ψησίματος Τούβλων σε Γραμμή Παραγωγής Πλίνθινων Τούβλων:

Ο φούρνος σήραγγας είναι τύπου επίπεδης οροφής.

Ο φούρνος σήραγγας διαθέτει αυτόματο σύστημα προσθήκης σκόνης άνθρακα, σύστημα απελευθέρωσης καπνού, σύστημα εξαγωγής κάτω από το βαγόνι του φούρνου, σύστημα ψύξης κάτω από το βαγόνι του φούρνου, σύστημα καύσης αερίου, σύστημα ανάκτησης θερμότητας, σύστημα ταχείας ψύξης και σύστημα οπίσθιας πίεσης (σύστημα εξισορρόπησης πίεσης). Η καμπύλη ψησίματος μέσα στον φούρνο θα είναι πιο λογική μέσω της ρύθμισης αυτών των συστημάτων.

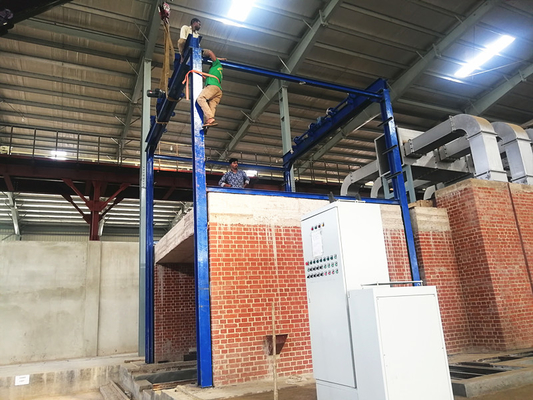

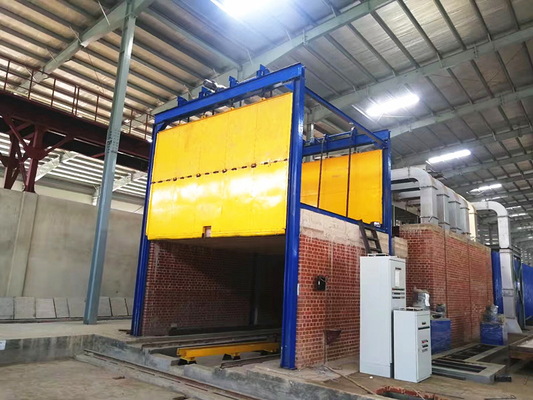

Υπάρχουν 3 πόρτες και στα δύο άκρα του φούρνου σήραγγας. Στην πλευρά της εισόδου, υπάρχει ένα προπαρασκευαστικό δωμάτιο και μια πόρτα αποκοπής μεταξύ του προπαρασκευαστικού δωματίου και της ζώνης σύνδεσης του φούρνου. Έτσι, αποφεύγεται αποτελεσματικά η είσοδος κρύου αέρα και εξασφαλίζεται το σύστημα ψησίματος του φούρνου.

Δομή

Ο φούρνος σήραγγας περιλαμβάνει κυρίως τα εξής: σώμα φούρνου, εξοπλισμό μεταφοράς φούρνου, σύστημα καύσης καυσίμου, εξοπλισμό αερισμού.
Σώμα φούρνου: το κύριο μέρος του συστήματος φούρνου σήραγγας, υπάρχουν διάφορες είσοδοι και έξοδοι αέρα στο σώμα του φούρνου.
Εξοπλισμός μεταφοράς στον φούρνο: βαγόνι φούρνου και εξοπλισμός φούρνου.
Σύστημα καύσης καυσίμου: συμπεριλαμβανομένου του αγωγού παροχής καυσίμου, της προθέρμανσης καυσίμου, του καυστήρα κ.λπ. Η θέρμανση και η καύση του φούρνου σήραγγας είναι κυρίως βαρέος τύπου πετρελαίου, ελαφρού ντίζελ και φυσικού αερίου, και η αρχική μέθοδος άμεσης καύσης άνθρακα δεν χρησιμοποιείται πολύ. Οι καυστήρες πετρελαίου είναι εξοπλισμένοι με δεξαμενές αποθήκευσης πετρελαίου και ακροφύσια καυστήρα. Λόγω του υψηλού κόστους του πετρελαίου, του φυσικού αερίου και του αερίου άνθρακα, χρησιμοποιούνται ακόμα περισσότερο. Το φυσικό αέριο μεταφέρεται στον φούρνο μέσω αγωγών φυσικού αερίου και διαθέτει ειδικό καυστήρα φυσικού αερίου για καύση με εκτόξευση. Εκτός από τον ειδικό αγωγό αερίου για καύση αερίου, οι περισσότεροι χρήστες φούρνων σήραγγας έχουν τους δικούς τους γεννήτριες αερίου για την παραγωγή αερίου. Ακροφύσιο για καύση με εκτόξευση.
Εξοπλισμός αερισμού: συμπεριλαμβανομένου του συστήματος εξαγωγής καπνού, του συστήματος ανάδευσης κουρτίνας αέρα και του συστήματος ψύξης. Η λειτουργία του είναι να κάνει τη ροή του αέρα στον φούρνο να ρέει σε μια συγκεκριμένη κατεύθυνση.

Αρχή λειτουργίας

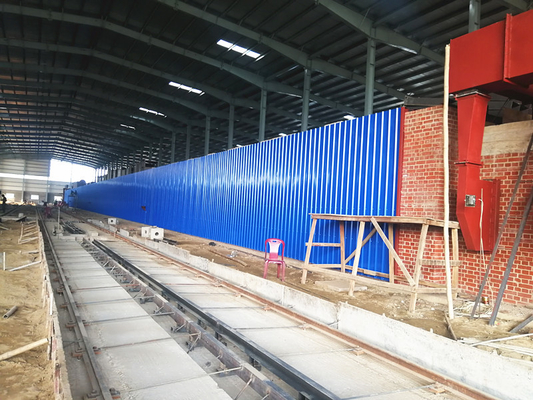

Ένας φούρνος σήραγγας είναι γενικά μια μακρά γραμμική σήραγγα με σταθερούς τοίχους και θόλους και στις δύο πλευρές και στην κορυφή, και ένα βαγόνι φούρνου κινείται στην τροχιά που είναι τοποθετημένη στο κάτω μέρος. Ο εξοπλισμός καύσης βρίσκεται και στις δύο πλευρές του μέσου του φούρνου σήραγγας, σχηματίζοντας μια σταθερή ζώνη υψηλής θερμοκρασίας - τη ζώνη ψησίματος. Τα καυσαέρια υψηλής θερμοκρασίας που παράγονται από την καύση ρέουν κατά μήκος της σήραγγας προς το κεφάλι του φούρνου υπό την επίδραση της καμινάδας ή του επαγωγικού ανεμιστήρα στο μπροστινό άκρο του φούρνου σήραγγας. Ταυτόχρονα, τα προϊόντα που εισέρχονται στον φούρνο προθερμαίνονται σταδιακά και αυτό το τμήμα αποτελεί τη ζώνη προθέρμανσης του φούρνου σήραγγας. Κρύος αέρας φυσάται στην ουρά του φούρνου σήραγγας για να ψύξει τα προϊόντα στο τελευταίο τμήμα του φούρνου σήραγγας. Αφού ο φυσούμενoς κρύος αέρας ρέει μέσα από τα προϊόντα και θερμανθεί, εξάγεται και αποστέλλεται στο στεγνωτήριο ως πηγή θερμότητας για την ξήρανση των πράσινων σωμάτων. Αυτό το τμήμα αποτελεί τη σήραγγα. Η ζώνη ψύξης του φούρνου.
Τοποθετήστε το saggar φορτωμένο με κεραμικά προϊόντα στο τρόλεϊ και σπρώξτε το αργά μέσα συνεχώς από την είσοδο της ζώνης προθέρμανσης (συνήθως μηχανικά), ενώ το τρόλεϊ φορτωμένο με τα ψημένα προϊόντα σπρώχνεται σταδιακά έξω από την έξοδο της ζώνης ψύξης. Σπρώχτηκε έξω (περίπου 1 ώρα ή και περισσότερο, σπρώχτηκε έξω ένα βαγόνι).

Προδιαγραφές του Φούρνου Σήραγγας για τη Διαδικασία Ψησίματος Τούβλων σε Γραμμή Παραγωγής Πλίνθινων Τούβλων:Εσωτερικό πλάτος σήραγγαςΎψος
