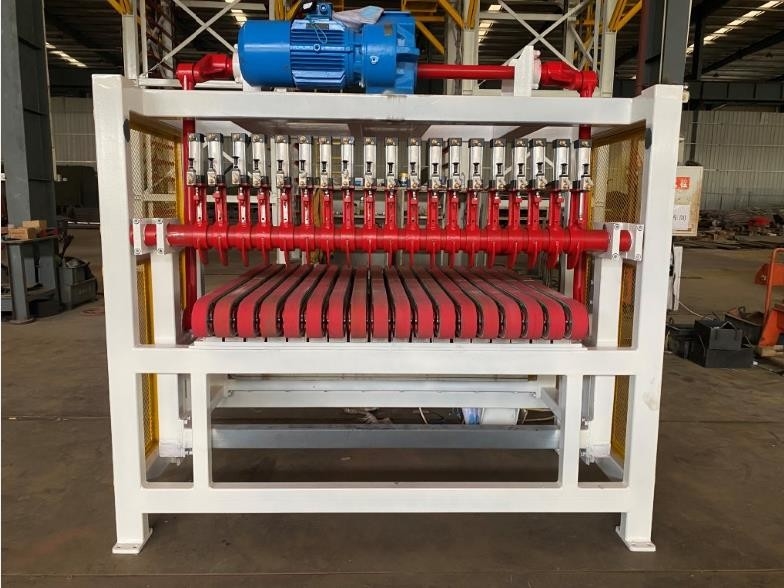

Πλήρως αυτόματο μηχάνημα κόψιμο από πηλό κόκκινο στερεό / κούφιο τετράγωνο για φούρνο σήραγγας

Πλήρως αυτόματο μηχάνημα κοπής κόκκινων συμπαγών/κοίλων τούβλων από πηλό, νέας κοπής μηχανήματα το 2024

Πλήρως αυτόματο μηχάνημα κοπής τούβλων από πηλό

Κοπτικό κολώνων τούβλων

Αυτό το μηχάνημα χρησιμοποιείται για την κοπή της λωρίδας από πηλό από τον εξωθητήρα σύμφωνα με την απαίτηση μήκους του μηχανήματος κοπής τεμαχίων πηλού σε τμήμα πηλού και την τροφοδοσία τους στο μηχάνημα κοπής τεμαχίων, για να καλύψει διαφορετικές απαιτήσεις της τεχνολογίας παραγωγής, η εταιρεία μας παράγει δύο είδη διαφορετικών προϊόντων: κάθετο κοπτικό τμήματος, κυκλικό κοπτικό. Το μηχάνημα μπορεί να ρυθμίσει το μήκος της λωρίδας κοπής και να κόψει αυτόματα τη λωρίδα πηλού. Το κάθετο κοπτικό έχει χαρακτηριστικά όπως κάθετη κοπή, μικρό κολοβό και υψηλή απόδοση.

Κοπτικό τούβλων από πηλό

Αυτό το μηχάνημα χρησιμοποιείται για την κοπή της λωρίδας από πηλό από τον εξωθητήρα σύμφωνα με την απαίτηση μήκους του μηχανήματος κοπής τεμαχίων πηλού σε τμήμα πηλού και την τροφοδοσία τους στο μηχάνημα κοπής τεμαχίων, για να καλύψει διαφορετικές απαιτήσεις της τεχνολογίας παραγωγής, η εταιρεία μας παράγει δύο είδη διαφορετικών προϊόντων: κάθετο κοπτικό τμήματος, κυκλικό κοπτικό. Το μηχάνημα μπορεί να ρυθμίσει το μήκος της λωρίδας κοπής και να κόψει αυτόματα τη λωρίδα πηλού. Το κάθετο κοπτικό έχει χαρακτηριστικά όπως κάθετη κοπή, μικρό κολοβό και υψηλή απόδοση.

Δομή και Αρχή Λειτουργίας

Το συνηθισμένο σύστημα κοπής αποτελείται κυρίως από πνευματικό κοπτικό κολώνων καικοπτικό ελαφρών τούβλων.

Το πνευματικό κοπτικό κολώνων αποτελείται κυρίως από τη συναρμολόγηση της βάσης, τη συναρμολόγηση του κινητήρα, τη συναρμολόγηση του βραχίονα, τη συναρμολόγηση του κυλίνδρου, τη συναρμολόγηση του πλαισίου της πύλης, τη συναρμολόγηση της ράβδου οδηγού και την απορρόφηση κραδασμών. Το μηχάνημα χρησιμοποιείται για την κοπή των στηλών λάσπης και την γρήγορη παράδοση των στηλών τούβλων στο κοπτικό τούβλων.

Το κοπτικό ελαφρών τούβλων αποτελείται κυρίως από τη συναρμολόγηση συγκόλλησης του πλαισίου βάσης, τα μέρη του κινητήριου κυλίνδρου (ηλεκτρικός κινητήρας, μειωτήρας, κύλινδρος ολίσθησης κ.λπ.), τα μέρη τεμαχισμού (εσωτερικό/εξωτερικό), τη μονάδα ισχύος (ηλεκτρικός κινητήρας, μειωτήρας, βραχίονες μάντη, ράβδος σύνδεσης, ράβδος οδηγού, κεφαλή ώθησης κ.λπ.), τα μέρη πέδησης, τη συγκόλληση κιγκλιδώματος κ.λπ.

Αρχή λειτουργίας

Κοπή στηλών τούβλων:

Επιτυγχάνεται με το συνηθισμένο πνευματικό κοπτικό στηλών τούβλων. Όταν η εξωθημένη στήλη πηλού ωθείται στο πλαίσιο της πύλης και έρχεται σε επαφή με τον κύλινδρο αντίστασης, σταματά από τον κύλινδρο αντίστασης. Εν τω μεταξύ, η στήλη πηλού ωθεί την τροχαλία (συγχρονισμός στήλης πηλού και τροχαλίας) να προχωρήσει για να κάνει τον επαγωγικό διακόπτη να αντιδράσει, το πρόγραμμα ελέγχου διατάζει την εκκίνηση του κυλίνδρου κοπής, η ράβδος εμβόλου του κυλίνδρου ωθείται προς τα έξω και κινεί το συρματόσχοινο στο άκρο για να κόψει τον πηλό. Μετά την ολοκλήρωση της κοπής του πηλού, η τροχαλία προχωρά συνεχώς, ο κύλινδρος αντίστασης του εργοστασίου ανοίγει με τη δύναμη του μπλοκ που είναι εγκατεστημένο και στις δύο πλευρές του σώματος του μηχανήματος, το πλαίσιο της πύλης ανοίγει αυτόματα, η στήλη πηλού αποστέλλεται από τον ιμάντα μεταφοράς του ταχύτερου κυλίνδρου. Εν τω μεταξύ, η τροχαλία επιστρέφει στην αρχική της θέση με επαναλαμβανόμενη σπονδυλική στήλη και περιμένει την επόμενη κοπή.

Κοπή τούβλων:

Επιτυγχάνεται με το κοπτικό τούβλων. Η στήλη πηλού που αποστέλλεται από το κοπτικό τούβλων θα φτάσει στην πλάκα προστασίας τοποθέτησης της στήλης πηλού μέσω του κυλίνδρου της επιτραπέζιας σανίδας, αφού ο οπτοηλεκτρονικός διακόπτης ανιχνεύσει τη στήλη πηλού, μέσω του προγράμματος ελέγχου για να κάνει τον κύλινδρο διαχωρισμού να ξεκινήσει και να τραβήξει έξω τον διαχωριστικό οδηγό και να συνδέσει τον συνδυασμένο βραχίονα, η ισχύς του ηλεκτροκινητήρα μειώνεται από τον μειωτήρα και το κιβώτιο του άξονα, ο στροφαλοφόρος εκκεντροφόρος θα φέρει τον ωθητή να κάνει αμφίδρομη ευθύγραμμη κίνηση, ενώ ο ωθητής κινείται προς τα εμπρός, η στήλη πηλού θα ωθηθεί στο συρματόσχοινο για να επιτευχθεί η κοπή τούβλων, ενώ ο ωθητής κινείται προς τα πίσω, ο διαχωριστικός οδηγός θα επιστρέψει στην αρχική θέση με την τάση επιστροφής και στη συνέχεια για να διαχωρίσει τον συνδυασμένο βραχίονα, να διακόψει την ισχύ (ταχύτητα περιστροφής), ο ωθητής μέσω της κατάλληλης πέδησης και να επιστρέψει στη θέση κοντά στο σημείο διακοπής (η θέση για την επόμενη κοπή) μέσω της κληρονομικότητας και στη συνέχεια να περιμένει την επόμενη κοπή.
