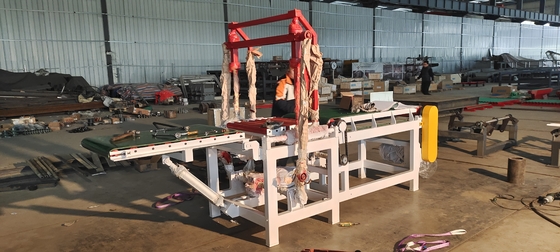

Υψηλά πλήρως αυτόματη επίπεδη ιμάντα μεταφοράς

σύστημα μηχανής κοπής κούφων μπλοκ από πηλό με εξοπλισμό κοπής στερεών τούβλων

Σύνθεση, περίγραμμα και αρχή λειτουργίας

(1) Η μηχανή κοπής του πράσινου τούβλου (εφεξής "μηχανή κοπής") αποτελείται κυρίως από τρία μέρη:συσκευή καθαρισμού επίπεδης μεταφορικής ζώνης και χάλυβα.

Η κατακόρυφη διάταξη κοπής της ράβδου σύνδεσης με κλικ αποτελείται κυρίως από κινητήρα γρανάζας, ράβδο σύνδεσης, διάταξη ανύψωσης χάλυβα και διάταξη έντασης χάλυβα.

Η επίπεδη ιμάντα μεταφοράς αποτελείται κυρίως από κινητήρα ταχυτήτων, πλαίσιο, επίπεδη ιμάντα και διάταξη έντασης.ο μηχανισμός ράβδου σύνδεσης κλικ κόβει κάθετα τις λωρίδες λάσπης σε πράσινα τούβλα με την απαιτούμενη προδιαγραφή.

(2) Σχέδιο του μηχανήματος κοπής (βλέπε παραρτήματα)

(3) Αρχή λειτουργίας

Αφού η επίπεδη ιμάντα μεταφοράς μέσα στο μηχάνημα μεταφέρει τις λωρίδες λάσπης στην καθορισμένη θέση, η ιμάντα μεταφοράς σταματά να λειτουργεί.ο μηχανισμός ράβδου σύνδεσης κλικ κόβει κάθετα τις λωρίδες λάσπης στο πράσινο τούβλο με την απαιτούμενη προδιαγραφήΤα πράσινα τούβλα μεταφέρονται στη συνέχεια στο πάγκο προγραμματισμού για ομαδοποίηση και φόρτωση, και στη συνέχεια ο μηχανισμός επαναπροσαρμόζεται και εισέρχεται στον επόμενο κύκλο εργασίας.η διάταξη έντασης χάλυβα έχει λειτουργία αυτόματου συναγερμού για σπάσιμο καλωδίου.

Τεχνικές παραμέτρους:

1Μέγιστη συχνότητα κοπής: 16 φορές/min.
2Μέγιστο μήκος λωρίδας λάσπης: 2,1 μέτρα.
3Μέγιστο ύψος κοπής: 300 mm.
4Μέγιστο πλάτος κοπής: 600 mm.
