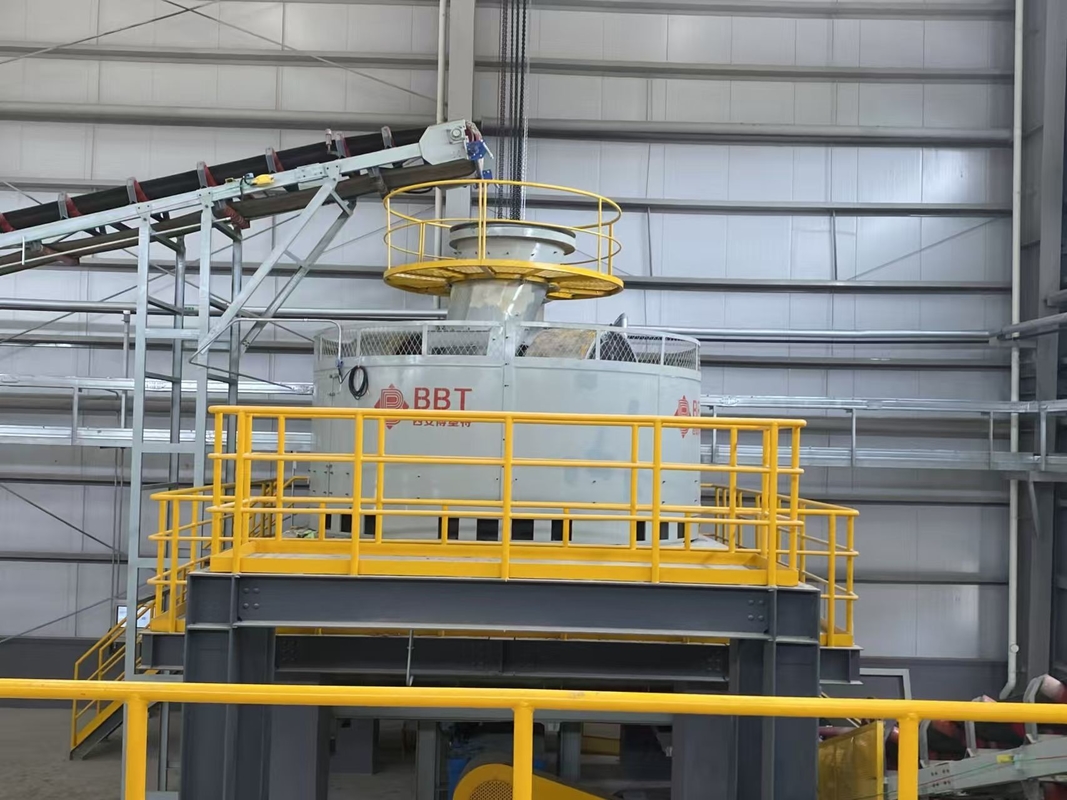

προετοιμασία πρώτων υλών εργοστασίου πλίνθων από πηλό, μηχανήματα υγρού μύλου
Ο υγρός μύλος είναι ένα νέο προϊόν που αναπτύχθηκε από την εταιρεία μας, βασισμένο στην απορρόφηση της προηγμένης εμπειρίας παρόμοιων προϊόντων στο εξωτερικό, και κατέχει ηγετική θέση μεταξύ παρόμοιων προϊόντων στην Κίνα. Το μηχάνημα είναι λογικό στη δομή, σταθερό στη λειτουργία, χαμηλό σε ποσοστό αστοχίας και εύκολο στη χρήση και τη συντήρηση. Χρησιμοποιείται κυρίως για την επεξεργασία πρώτων υλών στη διαδικασία παραγωγής ψημένων τούβλων με κύριες πρώτες ύλες το γαιάνθρακα, την ιπτάμενη τέφρα, τον σχιστόλιθο, τον πηλό και την ιλύ. Έχει τις λειτουργίες σύνθλιψης, άλεσης, ζυμώματος και ανάμειξης. Αφού οι πρώτες ύλες αλεστούν και υποστούν επεξεργασία από αυτό το μηχάνημα, οι συνολικές τεχνολογικές ιδιότητες των πρώτων υλών μπορούν να βελτιωθούν σημαντικά και μπορούν να παραχθούν ψημένα προϊόντα υψηλότερης ποιότητας.
Προδιαγραφές υγρού μύλου TWPM-185:
Αποτελεσματική διάμετρος κυλίνδρων 1.850mm
Υγρός μύλος σειράς TWPM
Αρχή λειτουργίας και δομικά χαρακτηριστικά
Αρχή λειτουργίας
Ο ηλεκτρικός κινητήρας παρέχει την κινητήρια δύναμη και ο ηλεκτρικός κινητήρας κινεί τη υδραυλική σύζευξη για να πραγματοποιήσει την εκκίνηση χωρίς φορτίο και σταθερή του ηλεκτρικού κινητήρα. Η ισχύς μεταδίδεται στο μειωτήρα μέσω της τροχαλίας και ο μειωτήρας κινεί τον κύριο άξονα για να περιστραφεί μέσω
της σύζευξης. Ο κύριος άξονας και το κάθισμα ανάρτησης συνδέονται με ένα μανίκι διαστολής και η μετάδοση ροπής πραγματοποιείται με την τριβή μεταξύ του μανικιού διαστολής, του κύριου άξονα και του καθίσματος ανάρτησης. Το πλεονέκτημα είναι ότι είναι εύκολο στην εγκατάσταση και την αποσυναρμολόγηση και μπορεί να πραγματοποιήσει προστασία υπερφόρτωσης για τον κύριο άξονα και να αποφύγει ζημιές στην επιφάνεια επεξεργασίας του κύριου άξονα. Το κάθισμα ανάρτησης μεταδίδει ισχύ στους εσωτερικούς και εξωτερικούς προβόλους αντίστοιχα και κινεί τους δύο κυλίνδρους να περιστρέφονται γύρω από τον κύριο άξονα και οι κύλινδροι περιστρέφονται γύρω από τους αντίστοιχους άξονες κυλίνδρων ταυτόχρονα. Οι πρώτες ύλες αναμεμειγμένες με νερό στην προηγούμενη διαδικασία πέφτουν από τη κεντρική χοάνη τροφοδοσίας στην κορυφή του εξοπλισμού στο μπροστινό μέρος του εσωτερικού κυλίνδρου. Αφού συνθλιβούν και συνθλιβούν από τον εσωτερικό κύλινδρο, το υλικό ξύνεται από τον πλωτό ξύστρα στην εξωτερική τροχιά κυλίνδρου και περνά από τον εξωτερικό κύλινδρο. Μετά την κύλιση, οι πρώτες ύλες κυλίονται και εξωθούνται μέσω των οπών της πλάκας κοσκίνου για να ολοκληρωθεί η σύνθλιψη, η ανάμειξη, η άλεση και το ζύμωμα διαφόρων πρώτων υλών.
Δομικά χαρακτηριστικά
Αυτή η σειρά υγρών μύλων αποτελείται κυρίως από κινητήρα, μειωτήρα, τμήμα άξονα μετάδοσης, τμήμα πλαισίου, τμήμα καθίσματος ανάρτησης, εσωτερικό και εξωτερικό τμήμα τροχού λείανσης, τμήμα δίσκου λείανσης, τμήμα ξύστρας και μεταφορέα ιμάντα εκφόρτισης και άλλα μέρη.
Η συνολική δομή αυτής της σειράς υγρών μύλων είναι συμπαγής και η υδραυλική σύζευξη χρησιμοποιείται για την πραγματοποίηση της μετάδοσης ισχύος μεταξύ του κινητήρα και του μειωτήρα. Το πλεονέκτημα είναι ότι η εκκίνηση είναι μικρή και η προστασία υπερφόρτωσης του κινητήρα και του μειωτήρα μπορεί να πραγματοποιηθεί για να παρατείνει τη διάρκεια ζωής του.
Ο κύλινδρος είναι ένα από τα βασικά μέρη του μύλου, επομένως οι εσωτερικοί και εξωτερικοί δακτύλιοι κύλισης του κυλίνδρου είναι κατασκευασμένοι από χάλυβα χυτοσιδήρου υψηλού χρωμίου. Δεδομένου ότι ο χάλυβας χυτοσιδήρου υψηλού χρωμίου έχει καλή αντοχή στη φθορά και υψηλή αντοχή στην κόπωση απόδοσης υλικού, η διάρκεια ζωής του δακτυλίου κυλίνδρου βελτιώνεται. Ομοίως, η πλάκα επένδυσης και η πλάκα εκφόρτισης του μύλου είναι επίσης κατασκευασμένες από κράμα υψηλού μαγγανίου. Ο κύριος άξονας του μύλου είναι ένα σημαντικό μέρος για τη μετάδοση ισχύος, επομένως εκτός από την επιλογή χάλυβα με κράμα σβέσης και σκλήρυνσης με καλύτερες συνολικές μηχανικές ιδιότητες, έχει πραγματοποιηθεί αυστηρή διαδικασία θερμικής επεξεργασίας και ποιοτικός έλεγχος. Επιπλέον, τα ρουλεμάν και οι τσιμούχες λαδιού που απαιτούνται για όλα τα εξαρτήματα είναι κατασκευασμένα από εγχώρια προϊόντα υψηλής ποιότητας και ολόκληρο το μηχάνημα είναι υψηλής ποιότητας, καλής απόδοσης και μεγάλης διάρκειας ζωής.
Υγρός μύλος πλίνθων από πηλό/υγρός μύλος άλεσης για την κατασκευή τούβλων
Τεχνικές παράμετροι υγρού μύλου:
| Προδιαγραφή |
TWPM160 |
TWPM185 |
TWPM200 |
| Διάμετρος Τροχού Λείανσης |
1600mm |
1850mm |
2000mm |
| Πλάτος Τροχού Λείανσης |
500mm |
700mm |
900mm |
| Εγκατεστημένη Ισχύς |
45+2*2.2+1.1kw |
90+2*3+1.1kw |
132+2*4+1.1kw |
| Παραγωγική Ικανότητα |
30～70m³/h |
30～70m³/h |
30～70m³/h |
| Βάρος (συμπεριλαμβανομένου του κινητήρα) |
52000kg |
6000kg |
70000kg |
Υγρός μύλος πλίνθων από πηλό/υγρός μύλος άλεσης για την κατασκευή τούβλων Υγρός μύλος εργοστασίου πλίνθων από πηλό/μύλος περιμετρικής άλεσης
