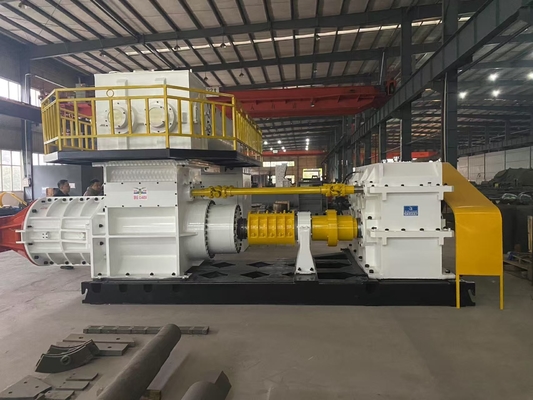

BBT Ηλεκτρονική μηχανή για την κατασκευή τούβλων από πηλό με κενό εξώθηση
Εκχυλίστης κενού EV45 EV50 EV55 EV60 EV775
Το μηχάνημα είναι κατάλληλο για συνεχή εξάτμιση υγρού πηλού και αποτελεί βασική λειτουργική μηχανή στο τμήμα χύτευσης της γραμμής παραγωγής τούβλων.
Η ράβδος λάσπης που εξάγεται από τον εξοπλισμό έχει ομαλή και συμπαγή επιφάνεια, καλή ποιότητα, μεγάλη ισχύ εξάτμισης, εύκολη λειτουργία, σταθερή λειτουργία και καλή αξιοπιστία.
Το μηχάνημα μπορεί να παράγει στερεό τούβλο, κούφιο τούβλο, πορώδες τούβλο, κούφιο μπλοκ και άλλο τούβλο.
Το μηχάνημα αποτελείται από το άνω μέρος ανάμειξης, το μέρος σκούπασης και το κάτω μέρος εξώθησης.
Το σώμα του εκχυλίστη συγκολλείται με υψηλής ποιότητας πλάκα χάλυβα, και η υπολειμματική πίεση στο εσωτερικό των μερών αφαιρείται μετά την επεξεργασία γήρανσης, γεγονός που αυξάνει τη σκληρότητα και την αντοχή.Ο σχεδιασμός της δομής της εκχυλίστριας είναι λογικόςΤο σώμα της μηχανής είναι σταθερό, αξιόπιστο και ανθεκτικό.
Η εξωτερική μηχανή μπορεί να είναι εξοπλισμένη με ψηφιακό αυτόματο σύστημα παρακολούθησης για να παρέχει ισχυρή εγγύηση για τη συνεχή και σταθερή εργασία του μηχανήματος.
EV50A Τεχνικές παραμέτρους εκχυλίστη κενού μπλοκ τούβλων:
Δυνατότητα παραγωγής: 10000-13000 τεμάχια/ώρα
Πίεση εκτόξευσης: ≤ 3,0Mpa
Στον βαθμό κενού: ≤ -0.092
Ταχύτητα περιστροφής του άξονα εκτόξευσης: 25 στροφές ανά λεπτό
Διάμετρος του καυσαερίου:
Μέρος μεταφοράς υλικού: 500 mm
Μέρος εκτόξευσης:450 mm
Δύναμη: 160+55kw
Βάρος: 17500kg
Βασικές τεχνικές παραμέτρους της εκτόξευσης κενού:
| - Όχι, όχι.. |
Σχήμα |
EV50A |
ΕΥ55Α |
EV60A |
| 1 |
Κωδικός |
IBS062-0205 |
IBS062-0206 |
IBS062-0202 |
| 2 |
Δυνατότητα παραγωγής |
10,000-13,000pcs/h ((250*110*75mm) |
11,000-15,000pcs/h ((250*110*75mm) |
13,000-19000pcs/h ((250*110*75mm) |
| 3 |
Πίεση εκτόξευσης |
≤ 3,0Mpa |
≤ 3,0Mpa |
≤ 4,0Mpa |
| 4 |
Βαθμός κενού |
≤ -0.092 |
≤ -0.092 |
≤ -0.092 |
| 5 |
Ταχύτητα περιστροφής του άξονα εκτόξευσης |
25 στροφές ανά λεπτό |
24 στροφές ανά λεπτό |
20 στροφές ανά λεπτό |
| 6 |
Διάμετρος του καυσαερίου |
Μέρος μεταφοράς υλικού: 500 mm
Μέρος εκτόξευσης: 450 mm
|
Μέρος μεταφοράς υλικού: 550 mm
Μέρος εκτόξευσης: 500 mm
|
Μέρος μεταφοράς υλικού :600mm
Μέρος εκτόξευσης :600mm
|
| 7 |
Αντλία κενού |
2SK-6 |
2SK-6 |
2SK-12 |
| 8 |
Μειωτής |
Ανώτερο στάδιο: i=12.64
Κάτω στάδιο: i=21.3
|
Ανώτερο στάδιο:i=12.64
Κάτω στάδιο: i=21.3
|
Ανώτερο στάδιο:i=20.49
Κάτω στάδιο: i=24
|
| 9 |
Τριγωνική ζώνη |
Επάνω στάδιο: 5V-4600*6
Κάτω στάδιο: 5V4800*10
|
Κάτω στάδιο: 5V4800*10
Επάνω στάδιο: 5V-4600*6
|
Επάνω στάδιο: 5V-4600*6
Κάτω στάδιο: 5V4800*10
|
| 10 |
Δύναμη |
160+55kw |
200+55kw |
250+75kw |
| 11 |
Διάσταση |
Επάνω στάδιο: 4400*2200*1250mm
Κάτω στάδιο: 5600*1800*2500mm
|
Επάνω στάδιο: 4700*2200*1250mm
Κάτω στάδιο: 4700*1800*2600mm
|
7500*2900*2800mm |
| 12 |
Βάρος |
17500 kg |
18500 κιλά |
30000kg |
Εφοδιασμός BBT με μηχανήματα και εξοπλισμό κατασκευής τούβλων από κόκκινη πηλό
βασικό εξοπλισμό:
TWPM Βρεγμένο μύλο κατσαρόλας
Μείγμα φίλτρων TWJH
Τύπος τροφοδότης κιβωτίου με ζώνη GD / ΤCNL Τύπος τροφοδότης κιβωτίου με αλυσίδα από χάλυβα
Συγκλονιστής κυλίνδρων διπλού δοντιού TRA
Μικρατήρας διπλού άξονα MDE
Τεχνουργήματα τεμαχίων QTQP-3G
GS λεπτή άλεση
