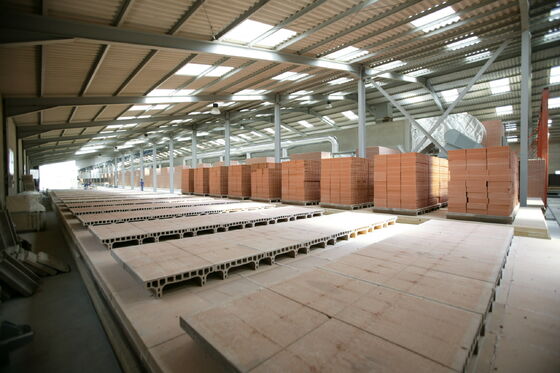

Φούρνος τούνελ από πηλό τούβλα BBT με κύκλο πυροδότησης 53 ωρών, απόδοση πυροδότησης 96% και σύστημα πυροδότησης πολλαπλών καυσίμων

Έργο φούρνου τούνελ από πλινθόκεραμο BBT, γραμμή παραγωγής πλινθόκεραμου, σύστημα ψησίματος τούβλων

Ο φούρνος τούνελ διαθέτει ένα τέλειο σύστημα εξαγωγής καυσαερίων, σύστημα ψύξης, σύστημα υπολειπόμενης θερμότητας, σύστημα εξισορρόπησης πίεσης, σύστημα λειτουργίας και σύστημα παρακολούθησης. Μέσω της ρύθμισης αυτών των συστημάτων, η καμπύλη ψησίματος στον φούρνο είναι πιο λογική και η σειρά παραγωγής είναι πιο συντονισμένη.

Στην είσοδο υπάρχει ένα προπαρασκευαστικό δωμάτιο και μια πόρτα αποκοπής μεταξύ του προπαρασκευαστικού δωματίου και του φούρνου. Αυτή η πόρτα μπορεί να αποτρέψει αποτελεσματικά την είσοδο κρύου αέρα στον φούρνο και να διασφαλίσει ότι η λειτουργία και το ψήσιμο του φούρνου δεν επηρεάζονται από εξωτερικές επιρροές.

Το θεμέλιο του φούρνου βασίζεται σε ολόκληρη την πλάκα. Από κάτω προς τα πάνω, απλό τσιμεντένιο μαξιλάρι + οπλισμένο δοκάρι σκυροδέματος (δοκός τροχιάς) / πλάκα (κάτω από τον τοίχο του φούρνου).

Προ-ψήσιμο και ζώνη ψύξης φούρνου τούνελ: Ο τοίχος της περιοχής, στην οποία η θερμοκρασία είναι κάτω από 200°C, είναι κατασκευασμένος από κόκκινα τούβλα. τα υπόλοιπα είναι σύνθετοι τοίχοι, δηλαδή το εσωτερικό στρώμα του τοίχου του φούρνου για τη ζώνη ψησίματος και τη ζώνη μόνωσης είναι κατασκευασμένο με πρωτεύοντα/δευτερεύοντα πυρίμαχα πλινθόκεραμα. Το μονωτικό στρώμα είναι γεμάτο με χαλί από ίνες πυριτικού αργιλίου, ελαφρύ τούβλο μόνωσης αργίλου, φύλλο αλουμινίου και διογκωμένη περλίτη από έξω προς τα μέσα, και ο εξωτερικός τοίχος είναι κατασκευασμένος από κόκκινα τούβλα.

Στα δύο άκρα του φούρνου, ένας χώρος στάθμευσης είναι δεσμευμένος για οροφές από σκυρόδεμα χυτευμένο επί τόπου. σε άλλα μέρη, μια συνδυασμένη δομή σχηματίζεται από κάτω προς τα πάνω από πυρίμαχα τούβλα, πυρίμαχα τούβλα ανάρτησης, γάντζους ανθεκτικούς στη θερμότητα 304 και δοκούς ανύψωσης I-beam. Το βάρος μεταφέρεται από τους τοίχους από ψημένα τούβλα και στις δύο πλευρές. Κουβέρτες από πυρίμαχες ίνες, κουβέρτες από πετροβάμβακα, φύλλο αλουμινίου και κονίαμα θερμομόνωσης χρησιμοποιούνται για τη δημιουργία ενός σύνθετου θερμομονωτικού στρώματος σε πυρίμαχα τούβλα.

Η οπή τροφοδοσίας άνθρακα έχει λειτουργίες συμπλήρωσης θερμότητας, θέσης σε λειτουργία, παρατήρησης, συμπλήρωσης οξυγόνου ή ψύξης υπό αρνητική πίεση, απελευθέρωσης θερμότητας υπό θετική πίεση κ.λπ. Χρησιμοποιείται ευρέως σε φούρνο τούνελ εσωτερικής καύσης και δεν μπορεί να μειωθεί ή να ακυρωθεί αυθαίρετα.

Το σύστημα άμεσης θερμότητας και απορριμμάτων θερμότητας του προϊόντος τοποθετείται στην κορυφή του φούρνου τούνελ. Η καμπύλη θερμοκρασίας είναι στην περιοχή των 800-250°C. Η απορριπτόμενη θερμότητα εξάγεται και η εξαγόμενη πηγή θερμότητας είναι καθαρή και βασικά απαλλαγμένη από ρύπανση. Η γρήγορη και αποτελεσματική εξαγωγή άμεσης θερμότητας από το προϊόν μπορεί επίσης να μειώσει το μήκος του φούρνου και να εξοικονομήσει επενδύσεις στην κατασκευή του φούρνου.

Η ποδιά του βαγονιού του φούρνου εισάγεται στην αυλάκωση στεγανοποίησης άμμου για να απομονώσει την υψηλή θερμοκρασία από το εξωτερικό, έτσι ώστε να αποτρέπεται η αναρρόφηση κρύου αέρα στον φούρνο και η μείωση της θερμοκρασίας του φούρνου υπό αρνητική πίεση, ή υπό θετική πίεση για να αποτραπεί η έγχυση αερίου υψηλής θερμοκρασίας στον φούρνο για να καταστρέψει τη χαλύβδινη κατασκευή και να προκαλέσει παραμόρφωση του σιδηροδρόμου του βαγονιού του φούρνου.

Μηχανήματα τροφοδοσίας άνθρακα για φούρνο τούνελ από πλινθόκεραμο / φούρνο Hoffman

Φούρνος τούνελ από πλινθόκεραμο υπό κατασκευή στο Μπαγκλαντές

Φούρνος τούνελ από πλινθόκεραμο τεχνικών παραμέτρων:
