Τεχνικός σχεδιασμός τούνελ με πλήρη αυτόματη καύση κόκκινων τούβλων
Το φούρνο της σήραγγας έχει ένα τέλειο σύστημα εξάτμισης, σύστημα ψύξης, σύστημα υπολειμματικής θερμότητας, σύστημα εξισορρόπησης πίεσης, σύστημα λειτουργίας και σύστημα παρακολούθησης.η καμπύλη καύσης στο φούρνο είναι πιο λογική και η σειρά παραγωγής είναι πιο συντονισμένη.
Στην πλευρά της εισόδου, υπάρχει ένα προπαρασκευαστικό δωμάτιο και μια πόρτα διαχωρισμού μεταξύ του προπαρασκευαστικού δωματίου και του φούρνου.Αυτή η πόρτα μπορεί να αποτρέψει αποτελεσματικά τον κρύο αέρα από την είσοδο στο φούρνο και να εξασφαλίσει ότι η λειτουργία του φούρνου και τη φωτιά δεν επηρεάζονται από εξωτερικές επιρροές.
Το θεμέλιο του κλιβάνου βασίζεται σε ολόκληρη την πλακέτα.
Ζώνη προφύτευσης και ψύξης του φούρνου της σήραγγας: Ο τοίχος της περιοχής, στην οποία η θερμοκρασία είναι κάτω των 200°C, είναι κατασκευασμένος από κόκκινα τούβλα.Δηλαδή το εσωτερικό στρώμα του τοίχου του φούρνου για τη ζώνη καύσης και τη ζώνη μόνωσης είναι κατασκευασμένο με πρωτογενή/δευτερογενή ανθεκτικά τούβλα πηλούΤο στρώμα μόνωσης είναι γεμάτο με χαλί από ίνες σιλικόνης αλουμινίου, φωτεινό αλατιούχο μόνιο τούβλο, φύλλο αλουμινίου και επεκταμένο περλίτη από το εξωτερικό προς το εσωτερικό,Και ο εξωτερικός τοίχος είναι από κόκκινα τούβλα..
Στις δύο άκρες του κλιβάνου, μια θέση στάθμευσης είναι αφιερωμένη σε οροφές από χυτοσίδηρο.ανθεκτικά στη φωτιά τούβλα αναστολήςΤο βάρος αντέχεται από τους τοίχους από αγκυροβολημένα τούβλα και στις δύο πλευρές.Το αλουμινένιο φύλλο και ο θερμομονωτικός αλοιμός χρησιμοποιούνται για να σχηματίσουν ένα σύνθετο θερμομονωτικό στρώμα στα τούβλα πυρός.
Η τρύπα τροφοδοσίας άνθρακα έχει λειτουργίες συμπλήρωσης θερμότητας, λειτουργίας, παρατήρησης, συμπλήρωσης οξυγόνου ή ψύξης υπό αρνητική πίεση, απελευθέρωσης θερμότητας υπό θετική πίεση κλπ.Χρησιμοποιείται ευρέως σε κλιβάνους εσωτερικής καύσης με τούβλα και δεν μπορεί να μειωθεί ή να ακυρωθεί αυθαίρετα..
Το σύστημα άμεσης θερμότητας του προϊόντος και το σύστημα αποβλήτων θερμότητας τοποθετούνται στην κορυφή του φούρνου της σήραγγας.Η απώλεια θερμότητας απορροφάται και η απορροφούμενη πηγή θερμότητας είναι καθαρή και ουσιαστικά απαλλαγμένη από ρύπανσηΗ ταχεία και αποτελεσματική εξαγωγή άμεσης θερμότητας από το προϊόν μπορεί επίσης να μειώσει το μήκος του κλιβάνου και να εξοικονομήσει επενδύσεις στην κατασκευή του κλιβάνου.

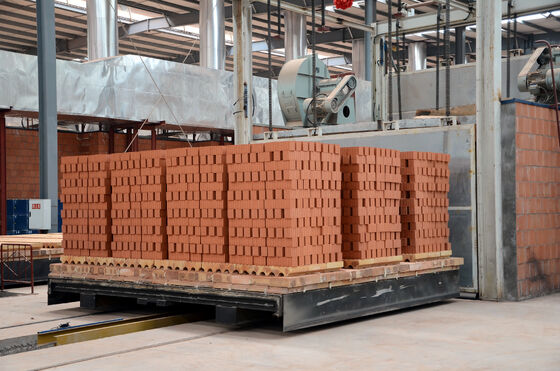

Η επιφάνεια της καρότσας του φούρνου εισάγεται στο αυλάκι της σφραγίδας της άμμου για την απομόνωση της υψηλής θερμοκρασίας από το εξωτερικό,ώστε να αποφεύγεται η εισαγωγή του κρύου αέρα στο φούρνο και να μειώνεται η θερμοκρασία του φούρνου υπό αρνητική πίεση, ή υπό θετική πίεση για να αποφευχθεί η εισαγωγή αερίου υψηλής θερμοκρασίας στο φούρνο για να καταστραφεί η χάλυβα δομή και να προκαλέσει σιδηροδρομική παραμόρφωση του καρότσι του φούρνου.
Μηχανήματα τροφοδοσίας άνθρακα για φούρνους τούνελ από τούβλα
Κουζίνα τούνελ από τούβλα που κατασκευάζεται στο Μπαγκλαντές
Τεχνικές παραμέτρους τούβλου από πηλό:
| Πρότυπο προδιαγραφών |
Αριθμοί |
Δυνατότητα παραγωγής (PC/ημέρα) |
Απαιτείται κάλυψη γης |
Εξωτερικό μέγεθος (m) |
| Κούφος σήραγγας + στεγνωτήρας |
2.5m τμήμα |
50000 |
140 × 50 μέτρα |
110.8×4.3×2.34 |
| 8 Δίαυλοι |
61*9,6*1.5 |
| 3.6m τμήμα |
80000Επικεφαλής100000 |
170 × 65 μέτρα |
134.2×5.4×3.6 |
| 12 κανάλια |
67.6×19.22×1.5 |
| 4.6m τμήμα |
100000Επικεφαλής120000 |
180 × 70 μέτρα |
143.5×6.4×3.33 |
| 14Κανάλια |
65.5×25.24×3.285 |
| 6.9m τμήμα |
150000Επικεφαλής180000 |
200 × 120 μέτρα |
153.5×8.7×3.33 |
| 20 κανάλια |
65.5×25.24×3.285 |
