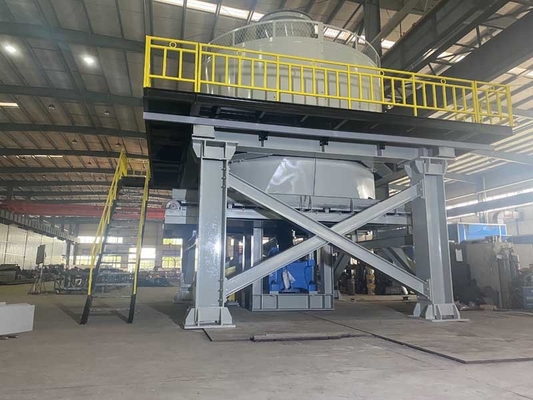

Βρεγμένο μύλο για την επεξεργασία υλικού σε γραμμή παραγωγής τούβλων από πηλό
Το Wet Pan Mill είναι ένα νέο προϊόν που αναπτύχθηκε από την εταιρεία μας με βάση την απορρόφηση της προηγμένης εμπειρίας παρόμοιων προϊόντων στο εξωτερικό και βρίσκεται σε ηγετική θέση σε εγχώρια παρόμοια προϊόντα.Η μηχανή έχει λογική δομή.Χρησιμοποιείται κυρίως για την επεξεργασία πρώτων υλών στη διαδικασία παραγωγής συσσωματωμένων τούβλων με γάντζο άνθρακα, ιπτάμενη στάχτη, σχιστόλιθο,πηλό και λάσπη ως κύριες πρώτες ύλεςΈχει τις λειτουργίες της θρυμματισμού, της άλεσης, της ζύμωσης, της ανάμειξης και ούτω καθεξής.η συνολική τεχνολογική απόδοση των πρώτων υλών μπορεί να βελτιωθεί σημαντικά, και υψηλότερης ποιότητας συγκολλημένα προϊόντα μπορούν να παραχθούν.
Βασικά Τμήματα
Πλάκα σιτώνου
Η πρώτη ύλη για την πλάκα σιτήρα είναι χάλυβας υψηλού μαγγανίου, σχεδιασμός μονάδας, αντιφθοράς και μπορεί επίσης να αφαιρεθεί με νέο εφεδρικό εύκολα.
Στριβάνι
Ο κυλίνδρος υιοθετεί μια δομή με το δέρμα του κυλίνδρου να διαχωρίζεται από τον κόμβο, ο οποίος συνδέεται στο σύνολό του από ένα κλειδί σχήματος σφήνας· είναι βολικό να αντικατασταθεί το δέρμα όταν χρειάζεται.
Δέρματα από κυλίνδρους
Το πάχος του δέρματος του κυλίνδρου είναι 150 mm, κατασκευασμένο από ατσάλι υψηλής αντοχής και αντοχής στην φθορά.
Πάν
Είναι η δομή πλέγματος που συγκολληθεί από μαλλί χάλυβα, η οποία είναι ισχυρότερη και θα μπορούσε να αντέξει τεράστια συμπιεσμό αντίκτυπο.

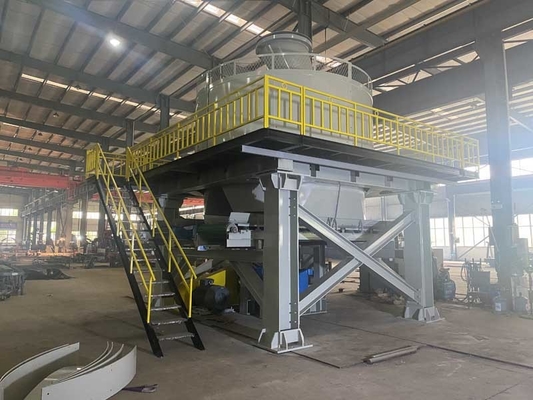

Υποστήριξη της δομής
Η πλατφόρμα και ο μειωτικός μηχανισμός συνδέονται με ένα ανθεκτικό χτύπημα από πολυουρεθάνιο, το οποίο χρησιμοποιείται για την απορρόφηση της δύναμης πρόσκρουσης και των δονήσεων του εξοπλισμού κατά τη διάρκεια της λειτουργίας.
Σημείωση: Η δομή υποστήριξης και η πλατφόρμα συντήρησης είναι προαιρετικές και
Οι πελάτες μπορούν να συγκολλήσουν στο τοπικό.
Κύριο άξονα
Ο κύριος άξονας είναι κατασκευασμένος από σφυρηλατήσεις από κράμα χάλυβα και έχει υποστεί θερμική επεξεργασία, η οποία έχει υψηλή αντοχή.
Αντίσταση στην κόπωση και μπορεί να αντέξει μεγάλες ακτινοβολητικές εκκεντρικές δυνάμεις.
Κινητήρας και μειωτήρας
Για τη μετάδοση ισχύος μεταξύ του κύριου κινητήρα του κινητήρα και του άξονα εισόδου του μειωτήρα χρησιμοποιείται υδραυλική ζεύξη με περιορισμένη ροπή,που προστατεύουν αποτελεσματικά τον μειωτήρα και τον κινητήρα από την πρόσκρουση των μηχανικών μερών κατά την εργασία με πλήρες φορτίοΤο κύριο μειωτικό είναι εξοπλισμένο με σύστημα αναγκαστικής λίπανσης και ανεμιστήρα ψύξης.
Κατασκευή και προμήθεια υλικών για την επεξεργασία υγρών υλικών
Ο μηχανισμός κυλίσματος είναι απλός στην κατασκευή, εύκολος στη συντήρηση, όχι αυστηρός με τις απαιτήσεις μεγέθους τροφοδοσίας, αυτοβάρος του εξοπλισμού, ισχυρή συνολική ακαμψία, αντοχή σε πρόσκρουση,και ασφαλή και σταθερή λειτουργία του εξοπλισμού.
Η υδραυλική ζεύξη χρησιμοποιείται για την επίτευξη της μετάδοσης ισχύος μεταξύ του κινητήρα και του μειωτήρα, η επιρροή εκκίνησης είναι μικρή,και ο μειωτής μπορεί να παρέχει προστασία από υπερφόρτωση και να παρατείνει τη διάρκεια ζωής.
Ο διακόπτης ανίχνευσης ανοιχτής/κλειστής πόρτας ελέγχου είναι αλληλοσυνδεδεμένος με τον κύριο διακόπτη εκκίνησης/αποστολής του κινητήρα, ώστε να εξασφαλίζεται ότι το προσωπικό συντήρησης μπορεί να συντηρεί το μηχάνημα όταν το μηχάνημα σταματά.
Τεχνικές παραμέτρους
| - Όχι, όχι, όχι. |
Άρθρο |
TWPM185 |
TWPM200 |
| 1 |
Μέγεθος κυλίνδρου |
1850*700mm διάμετρος*εύρος |
2000*900mm διάμετρος*εύρος |
| 2 |
Ταχύτητα περιστροφής για τον κύριο άξονα |
≥13 στροφές/λεπτο |
≥13 στροφές/λεπτο |
| 3 |
Δύναμη |
90+2,2+2,2+1,5kw |
142 kW |
| 4 |
Η πραγματική διάμετρος των κυλίνδρων |
1850 χιλιοστά |
2000 χιλιοστά |
| 5 |
Ταχύτητα περιστροφής |
≥ 29 στροφές ανά λεπτό |
≥ 29 στροφές ανά λεπτό |
| 6 |
Διάμετρος τρύπας οθόνης |
Προσαρμοσμένο κτίριο |
Προσαρμοσμένο κτίριο |
| 7 |
Δυνατότητα παραγωγής |
40-50 m3/h |
60-90 m3/h |
| 8 |
Συνολικό βάρος του εξοπλισμού |
65200 kg |
70000 kg |
| 9 |
Μέγεθος |
5300*4600*6500mm |
6700*6500*6700mm |
