Το αυτόματο μηχάνημα στοιβάσματος κενού χρησιμοποιείται κυρίως για την στοίβαση των κενών τούβλων που έχουν ραφεί από τα εξαρτήματα πλέξης σπασμάτων στο μηχάνημα μεταφοράς κενού στο βαγόνι του φούρνου.Η μορφή κενού μπορεί να καθοριστεί σύμφωνα με τις απαιτήσεις του χρήστηΗ μηχανή έχει πλήρη μηχανική δομή και ηλεκτρικό σύστημα ελέγχου για να εξασφαλίσει τη σταθερότητα και την αξιοπιστία της αυλής.
Χαρακτηριστικά της αυτόματης συσκευής στοίβωσης:
1Η δομή είναι εύλογη και έχει υψηλή αξιοπιστία και εύκολη συντήρηση.
2Η οριζόντια μετάδοση υιοθετεί συγχρονισμένη μεταφορά ζώνης με δόντια, με γραμμικό ζεύγος σιδηροδρόμων καθοδήγησης, σταθερή λειτουργία και υψηλή ακρίβεια θέσης.
3Το σύστημα ανύψωσης υιοθετεί υδραυλικό σύστημα μετάδοσης, έλεγχο αισθητήρων, σταθερή δράση ανύψωσης και υψηλή ακρίβεια θέσης στρώσης στοίβας τούβλων και στοίβωσης στρωμάτων.

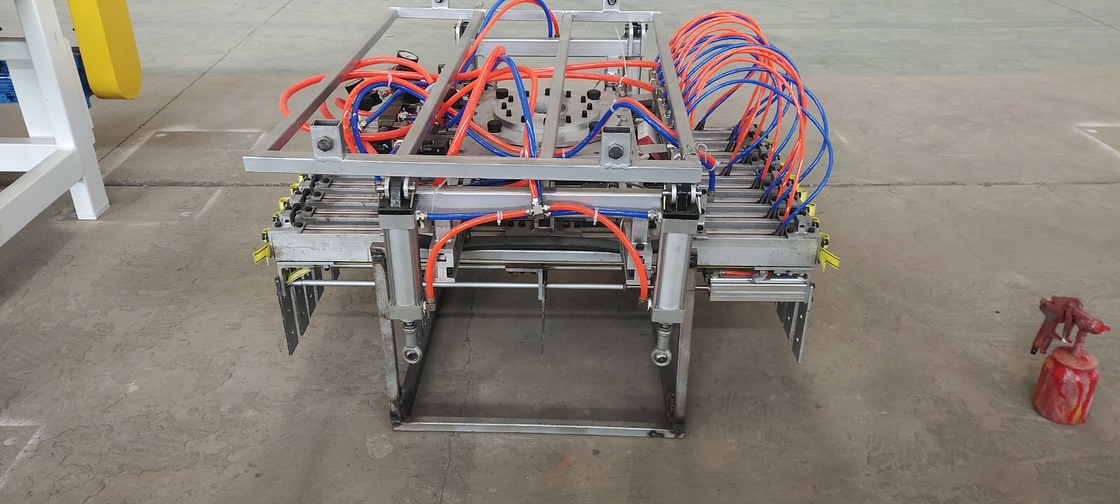

4Ο λαβήρας παλέτισης υιοθετεί ένα ζευγάρι γραμμικών σιδηρόδρομων καθοδήγησης, που ταιριάζουν με έναν βελτιστοποιημένο κύλινδρο, και έχει υψηλή ακρίβεια πρόσφυσης και τοποθέτησης χωρίς πτώση τούβλου.
5. Συλλέξτε κεντρικό έλεγχο, προγραμματισμό PLC και έλεγχο οθόνης αφής, απλή και βολική λειτουργία, εύκολη προσαρμογή διαφόρων λειτουργικών συστημάτων.
Τεχνολογικές παραμέτρους
| - Όχι, όχι, όχι. | Άρθρο | Παράμετροι | |
| 1 | Έντυπο δράσης | Σημικές πολλαπλές αρθρώσεις | |
| 2 | Στον βαθμό ελευθερίας | 4 | |
| 3 | Φορτίο | 500 κιλά | |
| 4 | Επαναλαμβάνεται τοποθέτηση ακρίβεια | ±0,5 mm | |
| 5 | Ενεργοποίηση εύρος | Άξονας S (Ροτάτιn) | +180° ~ -180° |
| Άξονας L (κάτω βραχίονα) | +90° ~ -45° | ||
|
Άξονας U (Επάνω βραχίονα) ) |
+15,5° ~ -120° | ||
| Άξονας T (Προστροφή καρπού) | +360° ~ -360° | ||
| 6 | Μέγιστο ταχύτητα | Άξονας S | 10,48 rad/s (85°/s) |
| Άξονας L | 10,48 rad/s (85°/s) | ||
| Άξονας U | 10,48 rad/s (85°/s) | ||
| Άξονας T | 3.4 rad/s (195°/s) | ||
| 7 | Ο άξονας Τ επιτρέπει αδρανειακή ροπή | 200 kg· m2 | |
| 8 | Βάρος του ρομπότ | 2300 κιλά | |
| 9 | Εγκατάσταση Περιβάλλον |
Θερμοκρασία
|
0 ~ 45 °C |
| 10 | Βάρος συμβατικού μοντέλου | Η υγρασία | 20-80% RH (μη συμπυκνωμένο) |
| Δονήσεις επιτάχυνση | 40,9m/s2 (0,5G) | ||
| Άλλα | Χωρίς εύφλεκτα ή διαβρωτικά αέρια ή υγρά | ||
|
Μην ψεκάζετε νερό, λάδι, σκόνη Μην ψεκάζετε νερό, λάδι, σκόνη
Μην ψεκάζετε νερό, λάδι, σκόνη
|
|||
| Καμία πηγή ηλεκτρικού θορύβου κοντά | |||
| 11 | Δυναμικότητα |
9.5kVa |
|
